Підключити ноутбук або лампу безпосередньо до розетки інвертора — одна задача. Подати живлення на частину стаціонарної проводки квартири — зовсім інша. У другому випадку інвертор стає ще одним джерелом напруги для електроустановки, тому потрібні не лише достатня потужність і акумулятор, а й правильне розділення джерел, комутація, захист та перевірка роботи схеми в обох режимах.
Найнебезпечніша помилка — намагатися «заживити квартиру» через звичайну розетку, саморобний кабель з двома вилками або ручне перекидання проводів. Така схема може подати напругу назад у ввід, залишити частину щитка неочікувано під напругою, пошкодити обладнання при поверненні мережі та створити ризик ураження струмом для людей, які вважають лінію знеструмленою.
Цей матеріал допомагає зрозуміти принципи, підготувати технічне завдання та перевірити логіку запропонованого рішення. Він не є схемою для самостійного монтажу в квартирному щитку. Остаточне рішення має враховувати стан проводки, систему заземлення, характеристики конкретного інвертора, місцеві правила та інструкції виробників.
Що потрібно знати перед підключенням
Спочатку визначте, що саме ви хочете живити
Слова «підключити інвертор до квартири» можуть означати три різні рішення. Вони відрізняються складністю, ціною та кількістю ризиків. Чим більшу частину стаціонарної мережі планується живити, тим важливіші проєктування, правильний щиток і фаховий монтаж.
Три способи використання інвертора у квартирі
| Варіант | Як працює | Коли доречний | Головне обмеження |
|---|---|---|---|
| Окремі прилади | Прилади підключаються безпосередньо до AC-виходу інвертора або зарядної станції | Роутер, ноутбук, лампа, телевізор, окремий холодильник | Потрібні справні кабелі та контроль сумарного навантаження |
| Виділена резервна лінія | Кілька заздалегідь вибраних розеток, світильників або котел живляться через окрему групу та перемикач джерела | Регулярні відключення, постійний набір критичних приладів | Потрібне втручання у щиток і перевірка захисту в режимі інвертора |
| Резервування майже всієї квартири | Інвертор підключається до загального розподілу з відсіканням потужних груп | Потужна стаціонарна система, достатня АКБ і продумане керування навантаженням | Найдорожчий і найскладніший варіант; випадкове ввімкнення бойлера чи плити може перевантажити систему |
Для більшості квартир практичним компромісом є виділена резервна лінія. Вона живить лише те, що справді потрібне під час відключення, і не дає випадково підключити до акумулятора електрочайник, бойлер, духовку або обігрівач. Але навіть така невелика лінія має бути відокремлена від мережі правильним комутаційним пристроєм.
Що таке зустрічна напруга і чому вона небезпечна
Під час звичайного електропостачання енергія надходить у квартиру з будинкової мережі. Якщо інвертор під’єднати до стаціонарної проводки без гарантованого відокремлення вводу, струм може піти у зворотному напрямку — від квартири до ввідної лінії. Це і є зворотна подача, або зустрічна напруга.
Небезпека починається за межами вашої розетки
Якщо джерела не розділені, напруга може з’явитися на проводах, які хтось вважає знеструмленими після аварійного відключення.
Повернення зовнішньої мережі при підключеному інверторі може з’єднати два несинхронізовані джерела. Наслідком можуть бути великий струм, спрацювання захисту, пошкодження інвертора, дуга або пожежа.
Безпечна схема не покладається на пам’ять власника. Вона конструктивно не дозволяє одночасно подати резерв і мережу на одну групу споживачів.
Кабель «вилка — вилка» не є способом резервного живлення. Відкриті контакти однієї вилки можуть опинитися під напругою, а подача через розетку обходить нормальну логіку вводу, перемикання і захисту.
Чому просто вимкнути ввідний автомат недостатньо
Поширена думка звучить так: «Я вимкну ввідний автомат, а потім подам напругу від інвертора». Проблема в тому, що без механічного або електричного блокування безпека залежить від однієї ручної дії. Людина може забути автомат, переплутати положення, попросити іншого члена сім’ї ввімкнути світло або залишити систему в неправильному режимі після поспішного перемикання в темряві.
Крім того, один автомат може розривати не всі провідники, які потрібно комутувати для конкретної системи. Поведінка нейтралі, захисного провідника, ПЗВ і внутрішнього реле інвертора залежить від типу мережі та конструкції обладнання. Саме тому ввідний автомат не слід вважати універсальним перемикачем між двома джерелами.
Фраза «ми завжди спочатку вимикаємо автомат» описує звичку, а не технічний захист. Безпечна схема має залишатися безпечною навіть тоді, коли людина втомилася, поспішає або вперше користується резервом.
Що робить перемикач джерела
Перемикач джерела з’єднує резервну групу або щиток лише з одним джерелом у конкретний момент: зовнішньою мережею або інвертором. Для побутової резервної системи зазвичай потрібна логіка «спочатку від’єднати перше джерело — потім під’єднати друге». Такий принцип часто називають перемиканням із розривом перед замиканням.
Ручний та автоматичний варіанти перемикання
| Рішення | Переваги | Що потрібно перевірити |
|---|---|---|
| Ручний перемикач «мережа — 0 — резерв» | Проста й зрозуміла логіка, видно вибраний режим, менше автоматики | Номінальний струм, кількість комутованих полюсів, гарантоване блокування джерел, придатність для навантаження |
| Автоматичне введення резерву або функція transfer switch в інверторі | Може самостійно перейти на батарею та повернутися до мережі | Час перемикання, допустимий струм проходу, логіку нейтралі, поведінку при помилці та сумісність із захистом |
| Два окремі автомати без заводського блокування | Зовні здається дешевим рішенням | Не гарантує взаємного виключення; як основну комутацію використовувати не варто |
Перемикач має виключати одночасне з’єднання джерел
У положенні «мережа» резервна група отримує живлення від звичайного вводу, а інвертор від неї від’єднаний.
У положенні «0» навантаження від’єднане від обох джерел. Це корисне проміжне положення для контрольованого ручного перемикання.
У положенні «резерв» група під’єднана до інвертора, а шлях до зовнішньої мережі має бути розімкнений конструкцією пристрою, а не домовленістю «цей автомат не чіпати».
Наявність автоматичного перемикання всередині інвертора не означає, що будь-який його вихід можна одразу під’єднати до квартирного щитка. Потрібно перевірити максимальний струм наскрізного режиму, спосіб розділення входу й виходу, вимоги до захисту, заземлення та нейтралі. Назва функції в рекламі не замінює схему з інструкції конкретної моделі.

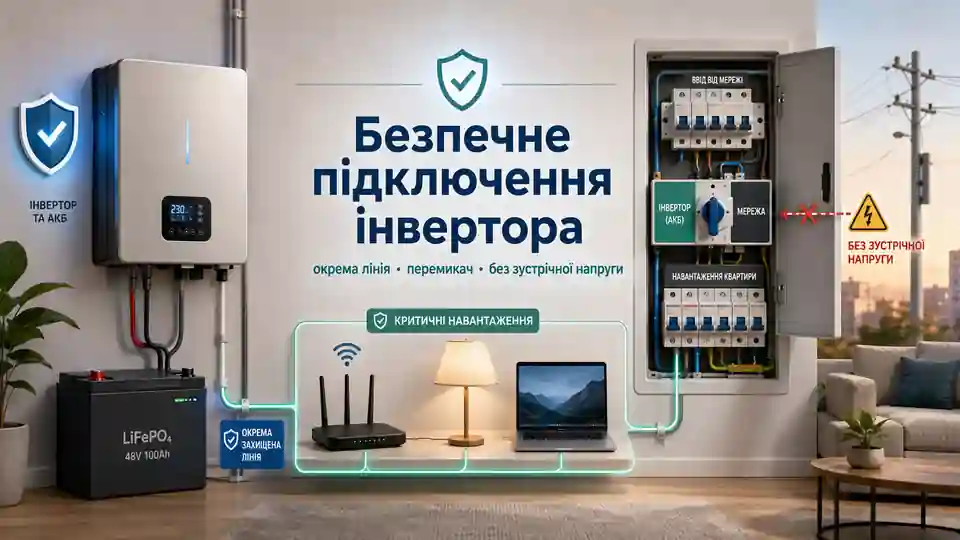

Окрема резервна лінія: найзрозуміліший варіант для квартири
Виділена лінія — це не обов’язково нова проводка по всій квартирі. Іноді електрик може сформувати окрему групу з наявних ліній, якщо щиток, кабелі та схема дозволяють це зробити без небезпечних спільних з’єднань. В інших квартирах доведеться прокласти нові розетки або окремий невеликий резервний щиток.
Критичні навантаження краще відділити від потужних
На резервну групу можна винести роутер та ONU, одну-дві точки освітлення, робоче місце, холодильник або котел — лише після перевірки їхнього навантаження та особливостей запуску.
Бойлер, електрочайник, варильну поверхню, духовку, пральну машину з нагріванням води й потужний обігрівач зазвичай залишають поза резервом.
Резервні розетки варто позначити. Тоді в темряві не доведеться згадувати, чому одна розетка працює, а сусідня — ні, і де саме не можна вмикати фен.
Що частіше включають і не включають до резервної групи
| Частіше включають | Перевіряють окремо | Частіше залишають без резерву |
|---|---|---|
| Роутер, ONU, зарядки, LED-освітлення | Холодильник через пуск компресора | Електрочайник і кавомашина з нагріванням |
| Ноутбук, монітор, невеликий телевізор | Газовий котел через вимоги до синусоїди, фази, нейтралі та заземлення | Бойлер, пральна і посудомийна машини |
| Система зв’язку або сигналізація | Насос, автоматика воріт чи інші двигуни через пусковий струм | Духовка, електроплита, тепловентилятор, електрообігрівач |
Чи є сенс виділяти окрему лінію для навантаження близько 500–700 Вт?
Відповідь: Так, якщо це стабільний набір критичних приладів: холодильник, роутер, кілька LED-ламп і робоче місце. Окрема група спрощує контроль та зменшує ризик випадково ввімкнути потужний прилад.
Пояснення: Але 700 Вт робочого навантаження не означають, що достатньо інвертора рівно на 700 Вт. Потрібно окремо врахувати одночасність, пускові струми, власне споживання інвертора, характеристики АКБ, кабелів і захисту.
Що потрібно перевірити у квартирному щитку
Дві зовні однакові квартири можуть вимагати різних схем. В одній є новий щиток, окремі групи, захисний провідник і зрозуміле маркування. В іншій — стара двопровідна мережа, алюмінієві лінії, спільні нейтралі кількох груп і автомати невідомого походження. Під’єднувати до них резерв однаково не можна.
Що електрик має з’ясувати до монтажу
| Перевірка | Навіщо вона потрібна |
|---|---|
| Тип вводу та система заземлення | Від цього залежить комутація нейтралі, захисні заходи та допустима схема |
| Наявність і стан PE-провідника | Захисний провідник не можна замінити випадковим з’єднанням із трубою, батареєю або «нулем» у розетці |
| Розподіл груп і спільні нейтралі | Спільна нейтраль може порушити розділення джерел або роботу ПЗВ |
| Номінали автоматів і переріз кабелів | Захист має відповідати не бажаній потужності, а фактичній проводці та допустимому струму |
| ПЗВ або диференційні автомати | Потрібно підтвердити, що захист від витоку залишається працездатним і в режимі мережі, і в режимі інвертора |
| Стан контактів, шин і старих з’єднань | Додаткове тривале навантаження може проявити слабкий контакт нагріванням |
| Місце для перемикача та резервної групи | Щиток не слід ущільнювати випадковими модулями без місця, маркування та нормального обслуговування |
Якщо в квартирі нагріваються розетки, є запах гару, автомати часто вимикаються, у щитку видно підгорілі контакти або стара проводка не має зрозумілого захисного провідника, спочатку потрібне обстеження й усунення несправностей. Інвертор не робить стару мережу безпечнішою.
Нейтраль, заземлення і ПЗВ: тут немає однієї схеми для всіх
Одні інвертори мають плаваючий вихід, інші створюють зв’язок нейтралі із захисним провідником у режимі автономної роботи, а інвертори-зарядні пристрої можуть керувати цим зв’язком внутрішнім реле. Частина систем потребує перемикання нейтралі разом із фазою, а в інших конфігураціях неправильне додаткове перемикання або дублювання зв’язку N–PE створить нову проблему.
Тому запитання «чи потрібно розривати нуль» не має безпечної універсальної відповіді без даних про ввід, модель інвертора, внутрішню схему, систему заземлення та встановлені захисні апарати. Правильний результат — не просто 230 В у розетці, а передбачувана робота автоматів, ПЗВ, захисного провідника та всіх доступних металевих частин.
Не робіть самостійних перемичок між нейтраллю і захисним контактом у розетці, щитку чи на виході інвертора. Таке з’єднання може створити струм у PE-провіднику, порушити роботу ПЗВ або зробити металеві корпуси небезпечними.
- Чи має конкретний інвертор внутрішнє реле neutral–earth і коли воно спрацьовує?
- Чи комутує обраний перемикач лише фазу або фазу разом із нейтраллю?
- Де в активному режимі формується необхідний зв’язок нейтралі із землею, якщо він передбачений схемою?
- Чи немає паралельного шляху через зарядний пристрій, мережевий фільтр, котел, UPS або інше обладнання?
- Чи спрацьовує ПЗВ або диференційний автомат при тесті в обох режимах живлення?
- Чи залишається PE безперервним під час перемикання і чи не використовується він як робочий провідник?
Кнопка TEST на ПЗВ перевіряє лише частину його роботи. Після монтажу електрик має перевірити захист вимірювальними приладами та підтвердити результат у режимі мережі й у режимі резерву.
Захист з боку акумулятора не менш важливий, ніж щиток 230 В
На низьковольтній стороні напруга здається невеликою, але струм може бути дуже великим. Інвертор потужністю 2 кВт у системі 12 В за високого навантаження може вимагати від акумулятора струм порядку сотень ампер. Слабкий наконечник, тонкий кабель або відсутність запобіжника в такому колі створюють ризик сильного нагрівання та займання.
Що потрібно передбачити на DC-стороні
| Елемент | Для чого потрібен | Поширена помилка |
|---|---|---|
| Запобіжник або відповідний DC-захист біля АКБ | Відключає коло при короткому замиканні кабелю | Вважати, що BMS акумулятора повністю замінює захист зовнішньої проводки |
| DC-вимикач або роз’єднувач | Дозволяє безпечно відокремити акумулятор для обслуговування | Використовувати пристрій, не розрахований на постійний струм і можливу дугу |
| Короткі кабелі потрібного перерізу | Зменшують падіння напруги та нагрівання | Подовжувати лінію випадковими проводами або орієнтуватися лише на зовнішню товщину ізоляції |
| Якісні наконечники й затягування за вимогами виробника | Забезпечують стабільний контакт при великому струмі | Затискати багатодротяний кабель без відповідного наконечника або не перевіряти контакт після першого навантаження |
| Сумісність АКБ, BMS та інвертора | Запобігає відключенню BMS при запуску навантаження | Дивитися лише на ємність у А·год і не враховувати допустимий струм розряду |
| Безпечне місце встановлення | Забезпечує охолодження, доступ і захист від вологи та випадкового замикання | Ховати обладнання у щільну шафу, накривати речами або ставити поруч із джерелом тепла |
Для свинцево-кислотних батарей окремо враховують вентиляцію та можливе виділення газів під час заряджання. Для LiFePO4 важливі справна BMS, температурні обмеження заряджання, захист від механічного пошкодження та інструкція виробника. Назва хімії не скасовує вимог до кабелів, запобіжника й охолодження інвертора.
Попередньо оцінити переріз кабелю та падіння напругиЩо точно не варто робити
- Подавати напругу від інвертора у квартирну розетку через кабель із двома вилками.
- Використовувати два незалежні автомати як перемикач без механічного або заводського взаємного блокування.
- З’єднувати виходи двох джерел паралельно, якщо обладнання прямо не призначене для синхронної паралельної роботи.
- Робити випадкову перемичку між N і PE, «землити» інвертор на батарею опалення, водопровідну або газову трубу.
- Відключати чи обходити ПЗВ, диференційний автомат, запобіжник або інший захист, бо він заважає роботі неправильної схеми.
- Підключати всю квартиру без відсікання бойлера, плити, духовки, електрообігріву та інших потужних груп.
- Ставити інвертор і АКБ у закриту нішу без потрібних відступів, вентиляції та доступу до аварійного відключення.
- Прокладати DC-кабелі без захисту від перетирання, випадкового замикання й дотику до гарячих поверхонь.
- Залишати після монтажу непідписані перемикачі, автомати та резервні розетки.
- Вважати перше успішне ввімкнення доказом безпеки без перевірки захисту та режиму повернення мережі.
Що власник квартири може підготувати до приходу електрика
Не потрібно самостійно відкривати щиток, щоб добре підготуватися до монтажу. Найкорисніша робота власника — описати сценарій використання. Це допомагає електрику не проєктувати абстрактну «систему на 3 кВт», а вирішити конкретну задачу квартири.
- Складіть список приладів, які мають працювати під час відключення.
- Запишіть їхню робочу потужність, а для холодильника, насоса чи іншого двигуна — доступні дані про пуск.
- Визначте, які прилади можуть працювати одночасно, а які ви готові вмикати по черзі.
- Позначте бажані резервні розетки й точки освітлення на плані квартири.
- Вирішіть, чи потрібне автоматичне перемикання, чи вас влаштовує ручний перемикач із положенням «0».
- Підготуйте точну модель інвертора, АКБ, зарядного пристрою та посилання на їхні інструкції.
- Скажіть електрику, чи є газовий котел, стара алюмінієва проводка, двопровідні розетки або попередні проблеми зі щитком.
- Визначте місце встановлення так, щоб обладнання не стояло у спальні біля ліжка, у вологій зоні, під прямим сонцем або в закритій шафі без охолодження.
- Попросіть не лише змонтувати, а й надати зрозумілу однолінійну схему та підписати режими перемикача.
Яким має бути технічне завдання на монтаж
Домовленість «підключити інвертор до щитка» занадто нечітка. У ній немає межі навантаження, способу перемикання, переліку резервних груп і перевірок після роботи. Краще зафіксувати конкретний результат, який має отримати квартира.
Що варто зафіксувати до початку робіт
| Пункт | Що саме узгодити |
|---|---|
| Резервні споживачі | Точний список розеток, освітлення та стаціонарних приладів |
| Граничне навантаження | Безперервну й пікову потужність, допустимий струм лінії та правила одночасного ввімкнення |
| Спосіб перемикання | Ручний «мережа — 0 — резерв», ATS або внутрішній transfer switch конкретного інвертора |
| Комутовані провідники | Рішення щодо фази та нейтралі відповідно до мережі, обладнання й захисної схеми |
| Захист AC | Автомати, ПЗВ або диференційні автомати, їхні номінали та селективність |
| Захист DC | Запобіжник, роз’єднувач, кабелі, наконечники, допустимий струм АКБ і BMS |
| Місце встановлення | Охолодження, вентиляцію, доступ, відстань до горючих матеріалів і захист від вологи |
| Перевірка після монтажу | Тести перемикання, відсутності backfeed, роботи захисту, полярності, напруги та нагрівання |
| Документація | Однолінійну схему, маркування, коротку інструкцію для користувача та перелік заборонених навантажень |
Як прийняти роботу після монтажу
Система повинна пройти не лише перевірку «лампа засвітилася». Важливо відтворити весь цикл: нормальна мережа, її зникнення, перехід на інвертор, робота під розрахунковим навантаженням і повернення зовнішнього живлення. Саме на перемиканнях проявляються помилки, яких не видно при одному статичному режимі.
- Переконайтеся, що всі автомати, перемикачі, резервні розетки та кабелі підписані зрозумілою мовою.
- Перевірте, що в режимі резерву живляться лише узгоджені групи, а бойлер, плита, духовка та інші виключені споживачі залишаються без напруги.
- Попросіть електрика показати, що перемикач конструктивно не допускає одночасного з’єднання мережі й інвертора.
- Імітуйте зникнення мережі та перевірте перехід на резерв без відкривання щитка користувачем.
- Поверніть мережу та перевірте штатне повернення до нормального живлення без аварійного вимкнення інвертора.
- Попросіть перевірити напругу, полярність, безперервність PE, опір ізоляції та параметри захисту відповідними приладами.
- Перевірте роботу ПЗВ або диференційних автоматів у кожному режимі, для якого вони мають забезпечувати захист.
- Дайте системі попрацювати під реалістичним навантаженням і перевірте відсутність запаху, тріску, нестабільної роботи та надмірного нагрівання контактів і кабелів.
- Перевірте аварійне відключення з боку АКБ та зрозумійте, як повністю знеструмити інвертор для обслуговування.
- Збережіть схему, інструкції та фотографії маркування так, щоб їх міг знайти інший електрик через кілька років.
Не торкайтеся оголених частин і не відкривайте робочий щиток для власної перевірки. Вимірювання всередині електрощита та імітацію несправностей має виконувати спеціаліст із відповідними приладами й засобами захисту.
Який підхід вибрати у трьох типових ситуаціях
Від простого резерву до стаціонарної системи
| Ситуація | Раціональний старт | Чого не робити |
|---|---|---|
| Потрібні роутер, ноутбук і лампа на кілька годин | Підключати окремі прилади безпосередньо до зарядної станції або інвертора через справні заводські виходи | Не подавати живлення у стаціонарну розетку квартири |
| Регулярно потрібні холодильник, світло, інтернет і робоче місце | Виділити критичну групу з перемикачем джерела, обмежити навантаження та перевірити пуск холодильника | Не залишати на резервній групі бойлер, чайник і всю кухонну техніку |
| Потрібен майже весь побут під час довгих відключень | Спочатку зробити енергетичний аудит сценарію, розділити пріоритетні групи та спроєктувати стаціонарну систему з керуванням навантаженням | Не збільшувати інвертор і АКБ навмання без перевірки вводу, щитка, кабелів, заряджання та теплового режиму |
Короткі відповіді на часті запитання
Чи можна підключити інвертор до найближчої розетки, якщо вимкнути ввід?
Ні, такий спосіб не варто використовувати. Він не забезпечує конструктивного розділення джерел, залежить від ручної послідовності дій і може подати напругу на відкриті контакти або у ввідну мережу. Для стаціонарної проводки потрібен спеціально передбачений ввід резерву та перемикач.
Чи завжди потрібен двополюсний перемикач?
Не можна відповідати лише за назвою інвертора або типом квартири. Кількість комутованих провідників залежить від системи живлення, нейтралі, внутрішньої схеми інвертора, захисних апаратів і вимог виробника. Це має визначити електрик після огляду та документації.
Чи працюватиме ПЗВ від інвертора?
Може працювати правильно, але це не слід припускати без перевірки. Результат залежить від вихідної схеми інвертора, зв’язку нейтралі із землею, прокладання провідників і типу ПЗВ. Після монтажу потрібне інструментальне випробування в режимі резерву.
Чи можна живити всю квартиру від інвертора на 3 кВт?
Технічно частину квартир так резервують, але цифра 3 кВт сама по собі нічого не гарантує. Потрібні достатня пікова здатність, АКБ і BMS, кабелі, захист, заряджання та обмеження потужних груп. Часто безпечніше й дешевше живити лише критичну лінію, ніж сподіватися, що ніхто випадково не ввімкне бойлер разом із чайником.
Чи потрібне автоматичне перемикання?
Не завжди. Для квартири ручний перемикач із чітким положенням «0» може бути простішим і зрозумілішим. Автоматика корисна для котла, зв’язку або обладнання, яке має працювати без участі людини, але вона повинна бути сумісною з інвертором, мати правильний струмовий запас і передбачувану поведінку при несправності.
Перевірте навантаження до вибору схеми
Навіть правильно змонтований перемикач не врятує слабкий інвертор від перевантаження. Спочатку складіть реальний список резервних споживачів, перевірте одночасне робоче навантаження та найбільший пусковий сценарій. Потім узгодьте потужність інвертора, струм з боку АКБ, переріз кабелів і номінали захисту.
Калькулятор потужності інвертора — робоче й пускове навантаженняКалькулятор електричного навантаження квартириЕнергонезалежність квартири з нуля: світло, інтернет і тепло під час відключеньЕлектрика в квартирі: з чого почати плануванняВисновок
Безпечне підключення інвертора до квартири починається не з кабелю між інвертором і щитком, а з чіткого розділення джерел. Зовнішня мережа та резерв не повинні одночасно опинитися на одній групі. Для цього використовують придатний перемикач або передбачену виробником систему автоматичного переходу, а критичні навантаження за можливості виділяють в окрему лінію.
Нейтраль, заземлення, ПЗВ, автомати та DC-захист потрібно розглядати як одну систему. Універсальної схеми для всіх квартир та інверторів немає. Власник може порахувати навантаження, вибрати потрібні розетки й підготувати технічне завдання. Монтаж, визначення способу комутації та перевірку захисту має виконати кваліфікований електрик за документацією конкретного обладнання.
