Ухил каналізаційної труби 50 і 110 мм: скільки сантиметрів на 1, 3, 5, 10 і 20 метрів

Якщо потрібна дуже коротка відповідь, то вона така: для каналізаційної труби 50 мм у побутовій внутрішній каналізації зазвичай беруть ухил близько 3 см на 1 метр, а для труби 110 мм — близько 2 см на 1 метр. Саме з цих цифр і виходять готові перепади на 3, 5, 10 чи 20 метрів.

Але на практиці люди часто помиляються двічі. Перша помилка — робити замало, бо «і так стече». Друга — робити занадто круто, бо «чим більший нахил, тим краще». Ні, не краще. Каналізація — це той рідкісний випадок, коли і лінощі, і фанатизм працюють однаково погано.

Коротка відповідь: який ухил брати для 50 і 110 мм

Що означають 3 см на метр і 2 см на метр

Ухил труби — це різниця висоти між початком і кінцем ділянки. Якщо для труби 50 мм беруть 3 см на 1 метр, це означає, що на кожному метрі труба має опускатися на 3 см. Для труби 110 мм — на 2 см на кожному метрі.

Тобто формула дуже проста: перепад висоти = довжина ділянки × ухил у сантиметрах на метр. Саме тому 5 метрів труби 50 мм дають 15 см перепаду, а 10 метрів труби 110 мм — 20 см.

Для яких ділянок зазвичай беруть 50 мм, а для яких 110 мм

• Труба 50 мм — це зазвичай відводи від умивальника, душу, ванни, пральної машини, кухонної мийки та інших побутових приладів.
• Труба 110 мм — це найчастіше унітаз, стояк, головні внутрішні ділянки каналізації та випуск із санвузла.
• Якщо у схемі є кілька приладів, трійники, довгі горизонтальні ділянки або нестандартна конфігурація, діаметр і ухил краще оцінювати разом, а не окремо за принципом «у сусіда так було».
• Зовнішня каналізація, септик, довгі випуски з будинку чи складні приватні мережі — це вже історія, де простих побутових шаблонів може бути недостатньо.

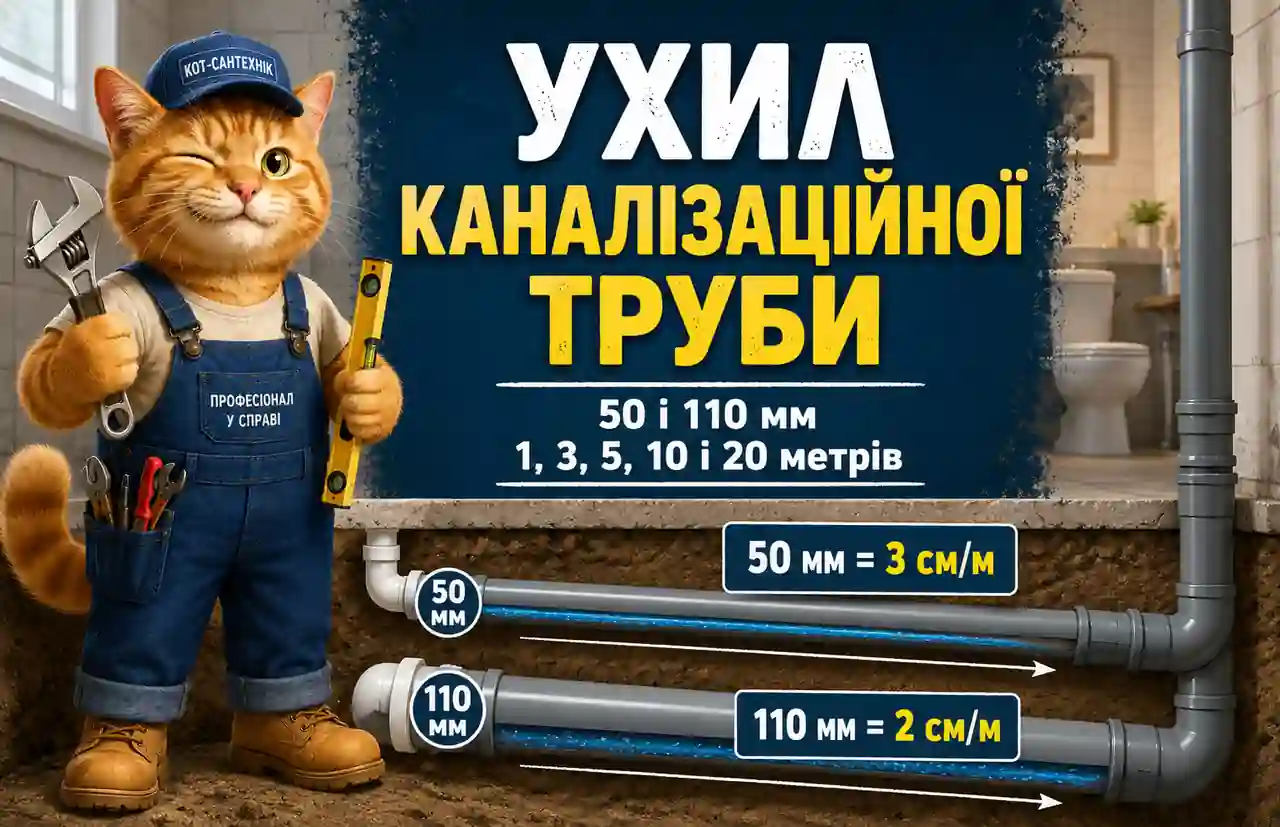

50 мм і 110 мм — це не просто різні цифри, а різні задачі

Труба 50 мм зазвичай працює з меншою кількістю стоків і потребує більшого ухилу — орієнтовно 3 см на метр.

Труба 110 мм має більший діаметр, тому для неї типово беруть менший ухил — близько 2 см на метр.

Коли в одній системі переплутані і діаметри, і ухили, потім починається класика: запах, повільний злив, підтікання і задумливе мовчання всіх, хто казав «та нормально буде».

Як швидко порахувати перепад на будь-яку довжину

Якщо довжина не дорівнює рівно 1, 3, 5, 10 або 20 метрів, просто множте довжину на орієнтир у сантиметрах на метр. Для 50 мм множите на 3, для 110 мм — на 2.

1. Виміряйте фактичну довжину горизонтальної ділянки труби.
2. Визначте діаметр: 50 мм або 110 мм.
3. Для 50 мм множте довжину на 3 см/м.
4. Для 110 мм множте довжину на 2 см/м.
5. Отриманий результат і буде потрібним перепадом висоти між початком і кінцем ділянки.

Як відміряти ухил на об’єкті, а не тільки на папері

Найпоширеніша помилка — правильно порахувати ухил у голові, а потім змонтувати трубу так, що один хомут вище, другий нижче, третій «та зараз підпремо». На виході цифри були красиві, а система — ні.

1. Позначте стартову точку ділянки труби.
2. Виміряйте довжину до кінцевої точки.
3. Порахуйте потрібний перепад висоти.
4. Відбийте або промалюйте рівень по стіні, коробу чи основі.
5. Перенесіть позначку нижньої точки з урахуванням потрібного перепаду.
6. Контролюйте не лише початок і кінець, а й проміжні кріплення, щоб труба не провисала.
7. Після фіксації ще раз перевірте трасу по всій довжині, а не тільки в одному місці.

Ухил потрібно не лише порахувати, а й втримати по всій трасі

Навіть правильно порахований перепад нічого не дає, якщо труба провисає між кріпленнями або має місцеві горби.

Зручніше працювати з лазерним рівнем, але й звичайний рівень, рулетка і нормальна розмітка теж рятують від дурних помилок.

Каналізація особливо не любить монтаж «по відчуттю». Відчуття потім не прочистиш тросом.

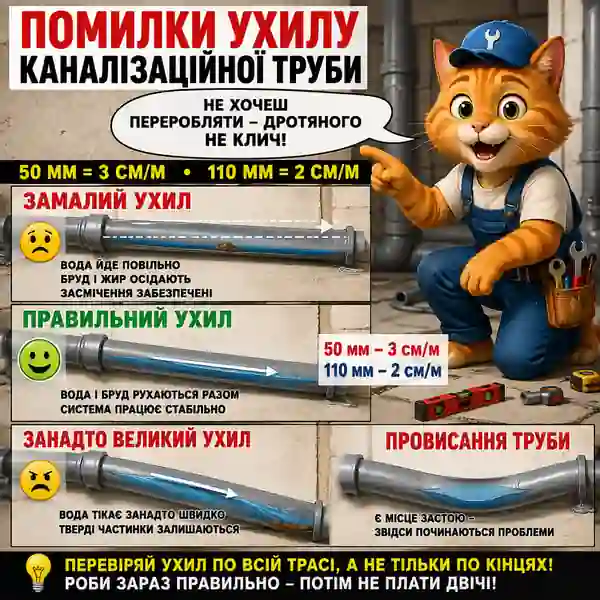

Що буде, якщо ухил замалий

Замалий ухил означає, що стоки рухаються повільніше, тверді включення затримуються, жир і бруд осідають, а система починає працювати не як каналізація, а як експеримент із повільного накопичення проблем.

• Вода йде повільно.
• Частіше з’являються засмічення.
• У трубі накопичуються відкладення.
• Можуть з’являтися запахи.
• Після облицювання або зашивки переробка стає неприємною і дорогою.

Чому занадто великий ухил теж поганий

Інтуїція тут підводить. Здається, що чим крутіше опустити трубу, тим краще все полетить. Але при надто великому ухилі вода може піти швидше, ніж частина твердих домішок або жирових забруднень. Рідина втече, а «сюрпризи» залишаться там, де їм сподобалось.

Проблеми створює не лише цифра ухилу, а й погана геометрія траси

Найгірший варіант — не просто неправильний нахил, а ділянка з хвилями, горбами або провисанням.

Система може мати наче правильний початок і кінець, але проблема виникає посередині, де вода стоїть або бруд осідає.

Якщо трасу закрили плиткою чи коробом до перевірки, дрібна помилка потім виростає в повноцінний ремонт із характером трилера.

Де найчастіше втрачають правильний ухил

• На довгих ділянках із рідкими кріпленнями, коли труба провисає.
• Біля поворотів і трійників, де монтаж робили поспіхом.
• У місцях переходу між приладами та основною магістраллю.
• Коли в підлозі або стіні не вистачає місця, і хтось починає «підтискати» геометрію.
• Коли старт і фініш правильно виставили, а проміжні точки — ні.
• Коли після одного майстра приходить другий, а після другого — плиточник, і вже ніхто не хоче слухати про сантиметри.

Що робити, якщо потрібний ухил не виходить фізично

Таке буває часто: стояк високо, випуск незручний, підлога низька, двері поруч, траса довга, а місця мало. У цей момент дуже хочеться зменшити ухил «трошки, бо інакше ніяк». Іноді це рішення працює тільки до першого нормального засмічення.

• Скоротити горизонтальну ділянку, якщо це можливо планувально.
• Перенести прилад або точку підключення ще на етапі проектування.
• Переосмислити трасу, кількість поворотів і діаметри.
• Передбачити інше рішення до заливки стяжки або обшивки.
• Якщо мова про серйозну переробку, не приймати рішення навмання без сантехніка або проектного розрахунку.

Саме тому геометрію квартири чи будинку краще проміряти ще до чорнових робіт. Якщо спочатку вже відомо, де буде унітаз, душ, ванна, кухня й стояк, набагато легше уникнути ситуації, коли сантехніка фізично не влізає в доступний перепад.

Швидкі готові числа окремо для 50 мм

Швидкі готові числа окремо для 110 мм

Поширені запитання

Чи можна зробити більший ухил, щоб точно не засмічувалось?

Не варто автоматично так думати. Занадто великий ухил теж може працювати погано: вода піде швидше, а частина твердих домішок або жиру затримуватиметься. У каналізації «більше» не завжди означає «краще».

Як порахувати ухил на 6 або 7 метрів?

Дуже просто: для 50 мм множите довжину на 3 см, для 110 мм — на 2 см. Наприклад, 6 м труби 50 мм — це 18 см, а 7 м труби 110 мм — це 14 см.

Чи однаковий ухил потрібен для кухні, душу і умивальника?

Якщо мова про типову внутрішню побутову ділянку з трубою 50 мм, часто орієнтуються на ті самі 3 см на метр. Але остаточне рішення залежить від довжини траси, діаметра, кількості поворотів і конкретного приладу.

Чи можна виставити ухил просто рівнем без розрахунку?

Перевіряти рівнем — так, монтувати без розрахунку — погана ідея. Спочатку потрібен розрахунок перепаду, потім розмітка, а вже потім контроль інструментом. Інакше є ризик отримати дуже впевнену, але помилкову геометрію.

Що важливіше: правильний ухил чи правильний діаметр?

Насправді обидва. Неправильний діаметр не рятується ідеальним ухилом, а неправильний ухил не рятується хорошим діаметром. Каналізація взагалі не любить, коли одну помилку намагаються вилікувати другою.

Висновок

Для швидкого побутового орієнтира формула дуже проста: каналізаційна труба 50 мм — приблизно 3 см на 1 метр, каналізаційна труба 110 мм — приблизно 2 см на 1 метр. Звідси легко порахувати готовий перепад для 1, 3, 5, 10 або 20 метрів і для будь-якої іншої довжини.

Але справді хороша новина не в тому, що ви запам’ятаєте таблицю. Хороша новина в тому, що якщо перевірити геометрію заздалегідь, правильно виставити проміжні точки і не займатися сантехнічним шаманством, то ця тема закінчиться на рівні сантиметрів, а не на рівні демонтажу плитки, запаху з трапа і фрази «ми думали, воно притреться».
